सहायक संपर्कों के साथ 3 पोल संपर्ककर्ता

सहायक संपर्कों के साथ CJ19C 3 पोल संपर्ककर्ताएक विशेष एकल {{0} चरण श्रृंखला उपकरण है जिसे कम {{1} }वोल्टेज एकल {{2} चरण कैपेसिटर स्विच करने के लिए या स्वचालित प्रतिक्रियाशील बिजली क्षतिपूर्ति उपकरण के भीतर तीन {{4} चरण कैपेसिटर के चरण {{3} वार (विभाजित) मुआवजे के लिए डिज़ाइन किया गया है। यह बहुमुखी उत्पाद 50 हर्ट्ज की आवृत्ति और 220V तक के रेटेड वर्किंग वोल्टेज वाले एसी पावर सिस्टम के लिए उपयुक्त है, जो पावर फैक्टर को प्रभावी ढंग से सुधारने के लिए 90kvar तक कैपेसिटर लोड बनाने और तोड़ने में सक्षम है। यह एकल -फ़ेज़ कैपेसिटर स्विचिंग कॉन्टैक्टर हमारे कारखाने द्वारा विकसित एक बेहतर डिज़ाइन है, जो मूल CJ19C (16C) मॉडल पर आधारित है। इसके विश्वसनीय कार्य को सुनिश्चित करने के लिए,सहायक संपर्कों के साथ 3 पोल संपर्ककर्तानिम्नलिखित परिभाषित मापदंडों के भीतर संचालित और स्थापित किया जाना चाहिए: ए) परिवेशी वायु तापमान: ऊपरी सीमा +40 डिग्री है, 24 घंटे से अधिक का औसत मूल्य +35 डिग्री से अधिक नहीं होना चाहिए, और निचली सीमा -5 डिग्री है। बी) स्थापना स्थल पर ऊंचाई 2000 मीटर से अधिक नहीं होनी चाहिए। ग) आर्द्रता: स्थापना स्थान पर, तापमान +40 डिग्री होने पर हवा की सापेक्ष आर्द्रता 50% से अधिक नहीं होनी चाहिए। सबसे अधिक बारिश वाले महीने का औसत न्यूनतम तापमान +25 डिग्री से अधिक नहीं होता है, और उस महीने की औसत अधिकतम सापेक्षिक आर्द्रता 90% से अधिक नहीं होती है। घ) प्रदूषण की डिग्री: 3. ई) स्थापना श्रेणी: III. च) झटका और कंपन: कॉन्टैक्टर को वहां स्थापित किया जाना चाहिए जहां कोई महत्वपूर्ण झटका, प्रभाव या कंपन न हो। छ) स्थापना की स्थिति: ऊर्ध्वाधर तल के सापेक्ष कॉन्टैक्टर की माउंटिंग सतह का झुकाव 5 डिग्री से अधिक नहीं होना चाहिए।

इस उत्पाद का कार्य सिद्धांत चित्र 1 में दर्शाया गया है। बिंदीदार रेखा के ऊपर का योजनाबद्ध आरेख स्विचिंग कैपेसिटर के लिए सर्किट का प्रतिनिधित्व करता है, जबकि नीचे वाला अनुभाग एकल चरण कैपेसिटर बैंक को दर्शाता है। प्रतिरोधकों के साथ श्रृंखला में जुड़े प्रारंभिक संपर्क, प्रतिरोधक स्विचिंग सर्किट का निर्माण करते हैं। जब संपर्ककर्ता का विद्युत चुम्बकीय कुंडल सक्रिय होता है, तो अवरोधक स्विचिंग सर्किट मुख्य संपर्कों से पहले बंद हो जाता है। कैपेसिटर को चार्ज करने के लिए करंट शुरू में प्रतिरोधों से होकर गुजरता है, एक ऐसी प्रक्रिया जो कैपेसिटर को बंद करने वाले इनरश करंट को सफलतापूर्वक रोकती है। इसके बाद, मुख्य संपर्क पूर्ण कैपेसिटिव लोड ले जाने के लिए बंद हो जाते हैं। इसका एक प्रमुख डिज़ाइन लाभसहायक संपर्कों के साथ 3 पोल संपर्ककर्तायह है कि एक बार आक्रमण दमन का कार्य पूरा हो जाने पर, अवरोधक सर्किट स्वचालित रूप से मुख्य सर्किट से डिस्कनेक्ट हो जाता है और रीसेट हो जाता है। यह इंटेलिजेंट फ़ंक्शन कैपेसिटर डिस्कनेक्शन प्रक्रिया के दौरान ओवरहीटिंग या बर्नआउट से प्रतिरोधों के क्षतिग्रस्त होने की संभावना को काफी कम कर देता है, जिससे आपके एकल चरण या विभाजन चरण क्षतिपूर्ति प्रणाली की समग्र स्थायित्व और सुरक्षा बढ़ जाती है। सहायक संपर्कों को शामिल करने से मुआवजा योजना के भीतर नियंत्रण और सिग्नलिंग के लिए अतिरिक्त लचीलापन मिलता है, जिससे यह एक व्यापक और विश्वसनीय स्विचिंग समाधान बन जाता है।

CJ19C एकल - चरण और तीन - चरण Y - प्रकार (तीन संपर्ककर्ताओं की आवश्यकता है) वायरिंग आरेख चित्र 2 में दिखाए गए हैं।

CJ19C (एकल-फ़ेज़)-80 कॉन्टैक्टर में दो संयोजनों के साथ तीन सहायक संपर्क होते हैं।

सहायक संपर्क संयोजन तालिका 1 में दिखाए गए हैं। सहायक संपर्कों की संख्या बढ़ाने के लिए संपर्ककर्ता के दोनों किनारों पर सहायक मॉड्यूल स्थापित किए जा सकते हैं।



दो प्रकार के सहायक संपर्क उपलब्ध हैं:

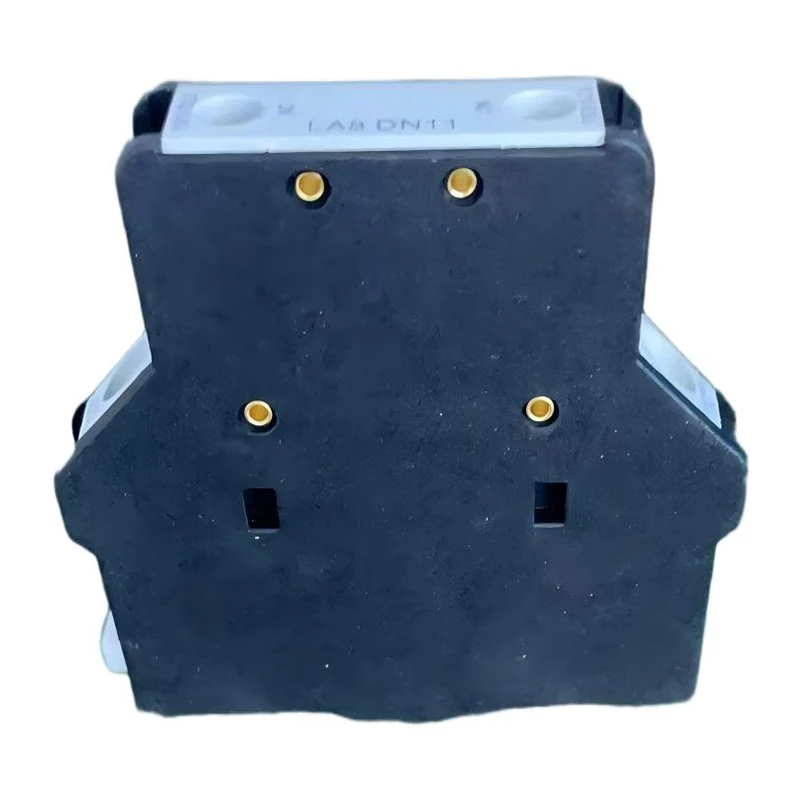

LA8-DN11 (एक सामान्य रूप से खुला और एक सामान्य रूप से बंद)

LA8-DN20 (दो सामान्य रूप से खुले); ऑर्डर करते समय उपयोगकर्ता द्वारा चुना गया।

बाहरी आयाम और स्थापना आयाम

CJ19C (एकल-फ़ेज़)-80 कॉन्टैक्टर को M6 स्क्रू और लॉक वॉशर का उपयोग करके, या 35 मिमी या 75 मिमी माउंटिंग रेल का उपयोग करके स्थापित किया जा सकता है।

CJ19C (एकल{2}}फेज)-80 कॉन्टैक्टर के बाहरी आयामों और इंस्टॉलेशन आयामों के लिए चित्र 4 देखें।
