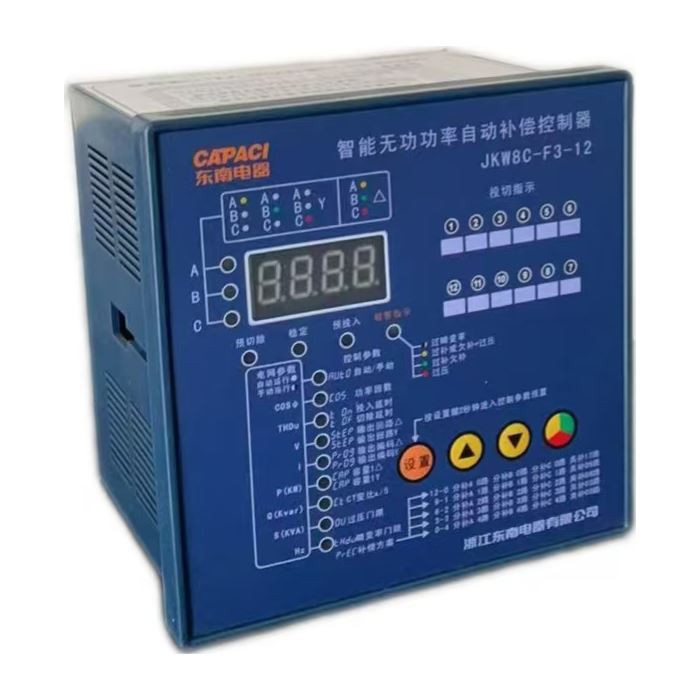

इंटेलिजेंट पावर फैक्टर नियंत्रण

इंटेलिजेंट पावर फैक्टर नियंत्रणयूनिट, जिसे स्मार्ट रिएक्टिव पावर ऑटोमैटिक कंपंसेशन कंट्रोलर के रूप में जाना जाता है, एक उच्च-प्रदर्शन डिवाइस है जो उच्च-स्पीड माइक्रोप्रोसेसर पर केंद्रित है। यह आगे बढ़ाउत्पादसिस्टम एक साथ 3-चरण वोल्टेज और 3-चरण वर्तमान सिग्नल का नमूना लेता है, जो विभाजन-चरण और सामान्य-चरण मुआवजा योजनाएं दोनों प्रदान करता है। उपयोगकर्ता आवश्यकतानुसार नियंत्रण मापदंडों को संशोधित कर सकते हैं; एक बार बदलने के बाद, सेटिंग्स स्थायी रूप से सहेजी जाती हैं और पावर आउटेज के दौरान नष्ट नहीं होंगी। यह कैपेसिटर बैंकों को स्विच करने के लिए मौलिक शक्ति कारक और मौलिक प्रतिक्रियाशील शक्ति का उपयोग करके एक यौगिक नियंत्रण रणनीति को नियोजित करता है, जो बिना किसी स्विचिंग दोलन के स्थिर संचालन सुनिश्चित करता है, और वोल्टेज और वर्तमान हार्मोनिक्स से हस्तक्षेप के प्रति असंवेदनशील रहता है। यहउत्पादसमाधान 45 हर्ट्ज से 65 हर्ट्ज की एसी आवृत्ति रेंज के साथ 0.4 केवी से नीचे बिजली प्रणालियों में प्रतिक्रियाशील बिजली मुआवजे के स्वचालित नियंत्रण के लिए उपयुक्त है। इसे परिभाषित करने वाले तकनीकी पैरामीटरउत्पादहैं: रेटेड परिचालन वोल्टेज: एसी 380V; रेटेड ऑपरेशनल करंट: एसी 0.1-5ए; स्टेटिक आउटपुट: AC 220V 3A; डायनामिक आउटपुट: DC 12V 10mA; रेटेड परिचालन आवृत्ति: 45-65 हर्ट्ज; प्रदर्शित पावर फैक्टर रेंज: लैगिंग 0.001 से लीडिंग 0.001; मापी गई प्रतिक्रियाशील शक्ति: 0-9999 क्वार; मापी गई सक्रिय शक्ति: 0-9999 किलोवाट; मापी गई स्पष्ट शक्ति: 0-9999 केवीए; अंडर-वोल्टेज संरक्षण मूल्य: एसी 170वी; संवेदनशीलता: 100mA; प्रदर्शन विधि: डिजिटल ट्यूब। इष्टतम संचालन के लिए, यहइंटेलिजेंट पावर फैक्टर नियंत्रणडिवाइस को निम्नलिखित सामान्य कार्य और स्थापना स्थितियों की आवश्यकता होती है:

• 1) ऊंचाई 2500 मीटर से अधिक नहीं;
• 2) परिवेश तापमान सीमा -25 डिग्री से +50 डिग्री;
• 3) वायु आर्द्रता 40 डिग्री पर 50% और 20 डिग्री पर 90% से अधिक नहीं होनी चाहिए;
• 4) संक्षारक गैसों, प्रवाहकीय धूल और ज्वलनशील या विस्फोटक मीडिया से मुक्त वातावरण;
• 5) गंभीर कंपन के बिना एक स्थापना स्थान।

उत्पाद का उद्देश्य स्पष्ट है: यहउत्पादनियंत्रक कम वोल्टेज वितरण प्रणालियों में कैपेसिटर क्षतिपूर्ति उपकरणों के स्वचालित विनियमन के लिए उपयुक्त है, जो पावर फैक्टर को उपयोगकर्ता की पूर्व निर्धारित स्थिति में लाता है। यह बिजली ट्रांसफार्मर की उपयोग दक्षता में सुधार करता है, लाइन हानि को कम करता है, और बिजली आपूर्ति वोल्टेज की गुणवत्ता को बढ़ाता है। जब गैर -संपर्क स्विच (डायनामिक रेगुलेटर और कंपोजिट स्विच सहित) के साथ जोड़ा जाता है, तोइंटेलिजेंट पावर फैक्टर नियंत्रणआदर्श प्रतिक्रियाशील मुआवजे को प्राप्त करने के लिए तेजी से स्विचिंग की आवश्यकताओं को पूरा कर सकता है, जिससे यह सामान्य {{0}चरण और विभाजन -चरण मुआवजे के संयोजन वाले अनुप्रयोगों के लिए विशेष रूप से उपयुक्त हो जाता है। इसकी व्यापक कार्यात्मक विशेषताओं में शामिल हैं:

• 1. स्विचिंग कैपेसिटर क्षमता की गणना करने के लिए 3-चरण मौलिक प्रतिक्रियाशील शक्ति का उपयोग करना, किसी भी प्रकार के स्विचिंग दोलन से बचना, और हार्मोनिक्स की उपस्थिति में भी ग्रिड पावर फैक्टर को सही ढंग से प्रदर्शित करना।
• 2. विस्तृत डिस्प्ले रेंज के साथ उच्च सटीकता पावर फैक्टर माप, कुल पावर फैक्टर (पीएफ) और फंडामेंटल पावर फैक्टर (डीपीएफ) का वास्तविक समय डिस्प्ले।
• 4. 3-फेज वोल्टेज, करंट, सक्रिय शक्ति, प्रतिक्रियाशील शक्ति और स्पष्ट शक्ति का वास्तविक समय में अलग-अलग प्रदर्शन।
• 5. दो कार्य मोड: स्वचालित और मैन्युअल संचालन।
• 6. आसान संचालन के लिए उपयोगकर्ता के अनुकूल मानव {{2} मशीन इंटरफ़ेस।
• 7. 12 उपयोगकर्ता चयन के लिए विभिन्न कोडिंग आउटपुट मोड।
• 8. उपयोगकर्ता की पसंद के लिए अधिकतम 5 मुआवजा योजनाएं (सामान्य और विभाजित चरण सर्किट का आवंटन)।
• 9. अधिकतम 12 आउटपुट सर्किट।
• 10. सभी नियंत्रण पैरामीटर डिजिटल रूप से समायोज्य, सहज और उपयोग में सुविधाजनक हैं।
• 11. पावर डाउन प्रोटेक्शन सुनिश्चित करता है कि डेटा नष्ट न हो।
• 12. इसमें अधिक वोल्टेज और कम वोल्टेज सुरक्षा कार्य शामिल हैं।
• 13. वर्तमान सिग्नल इनपुट प्रतिबाधा कम है, 0.01Ω से कम या उसके बराबर है।
• 14. लक्ष्य शक्ति कारक समायोजन सीमा विस्तृत है, 0.70 लैगिंग से 0.70 लीडिंग तक।
